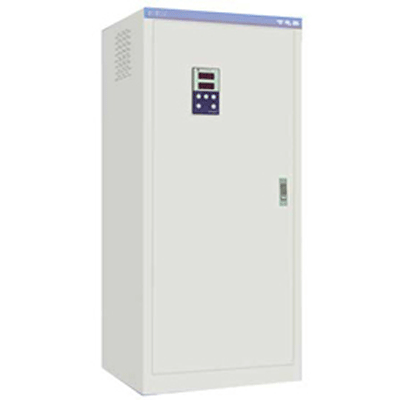

泰富西瑪電機SDJ系列電機節電柜主要技術參數
      輸入電壓：三相、380V±10％,；
      輸出初始起動電壓：0～200V,；
      輸出初始起動電流：0～4Ie；
      防護等級：IP20,。

      技術參數,，由西安泰富西瑪電機（西安西瑪電機集團股份有限公司）技術部提供，網絡部收集整理,，僅供廣大新老用戶參考選型使用,。如果技術參數有誤，請聯系西安泰富西瑪電機網絡部及時更正,，以免給用戶帶來不必要的損失,。

泰富西瑪電機SDJ系列電機節電柜工作原理及特點
      SDJ系列智能型電機節電柜,，是從電機的定子回路采集電流和電壓信號,，通過特殊變換處理后，來控制三路雙向可控硅的導通狀態,，進而控制電機的起動電流和電機運行時的輸入功率,，實現電機恒流軟起動、自動跟蹤電機負載變化,、自動調節輸入功率的功能,，達到節能降耗的目的,。
      節電效果顯著：空載節電率最高可達50％；
      具有脈沖突跳起動,、恒流軟起動和電壓斜坡起動三種起動方式可調,；
      具有自由停機和軟停機兩種停機方式；
      具有遠控功能,、DCS接口及RS485接口,；
      多種保護功能：電流限幅保護、缺相保護,、過熱保護,、電子保護器、人機界面,、鍵盤操作,。

泰富西瑪電機SDJ系列電機節電柜使用環境條件
      環境溫度：－40℃～＋50℃；
      相對溫度：≤90％,；
      海拔高度：≤2000m（海拔2000m以上的可根據具體工況特殊設計）,；
      傾斜度：≤5°；
      地基穩度：無顯著搖動和沖擊振動,；
      空氣純度：無腐蝕氣體和導電塵埃,；
      電源要求：三相四線，交流380V±10％,，50Hz,。

泰富西瑪電機SDJ系列電機節電柜符合標準
      電控設備 第二部分：裝有電子器件的電控設備GB3797-1989；
      SDJ型電機節電柜Q/XWZ6-2003,。

泰富西瑪電機SDJ系列電機節電柜操作方法
1．起,、停機
      SDJ接通電源后，八位數碼管顯示八個“0”,，1秒鐘后顯示八個“一”,，表示SDJ已完成自檢。此時,，若不進行參數設置,，可按動起動按鍵，SDJ將控制電動機起動并運行,。按下停機鍵,，SDJ切斷電機電源，電機停止運行,。在參數設置狀態,，按起、停機鍵無效,，只有退出參數設置狀態才能控制電機起,、停機,。
2．參數設置
      2.1八位數碼管每位顯示的含義。上端四位數碼管顯示電壓值,，下端四位數碼管顯示電流值,。參數設置時，上端四位數碼管顯示參數標示符PAXX,，下端四位數碼管顯示參數數值,。
      2.2參數設置方法。  當數碼管顯示八個“一”時,，按動功能鍵口,，進入?yún)?shù)設置狀態。顯示器上端四個數碼管顯示PRXX,，按動功能鍵口則XX從01～18變化,。當XX顯示數值18時，按動功能鍵口,，八個數碼管顯示八個0,。此時，a若按下減鍵▽(一般情況下禁止此操作),，則所有參數清零且八個數碼管顯示八個S,，再按動功能鍵口則退回到八個數碼管顯示八個‘一’的狀態
(此狀態為等待起動電動機或等待參數設置狀態)；若不清零參數值,，可按動功能鍵口則退回到八個數碼管顯示八個‘一’的狀態,。設置值XX顯示01到18時，可對相應的參數進行設置,，若按動增△(或減V)鍵則數碼管數值位顯示的對應參數數值增(或減)l,，若按下增△(或減V)鍵不動，則數碼管數值位顯示的數值連續增加(或減少),。每次設置或修改參數后,，必須回到數碼管顯示四個‘一’的狀態，才能按動起動按鈕起動電動機,，或退出參數設置狀態,，才能顯示電壓和電流值。設置或修改的參數將自動存儲,。
      2.3首次使用起動器控制某電動機運行時,，必須根據電動機的有關參數和電動機的負載情況，進行參數設置,。否則WDJ將按工廠預置值控制起動電動機,，有可能造成起動失敗，或不能正常運行,。
3．參數標示符XX的含義如下：
      ‘01’：啟動方式選擇0：恒流軟啟動,；1：電壓斜坡啟動；2：脈沖突跳啟動
      ‘02’：表示電動機啟動時間設置,，單位為秒,。根據電動機起動時負載大小設置此值，負載大則大,，反之則小,，一般設置為30s。
      ‘03’：啟動電流限幅設置,。設置值范圍O～5倍額定電流,。設置為0時不限幅。
      ‘04’：表示啟動時可控硅控制角設置,，單位為度,。負載大則小，反之則大,，一般設置為85,。
      ‘05’：脈沖突跳啟動時脈沖電壓值設置。設置值范圍0~200,。其值越大,，電壓值越小。
      ‘06’： 脈沖突跳啟動時脈沖時間設置,?？稍O(shè)置為O～40，對應時間為0～400ms,。
      ‘07’： 停車方式選擇,。0：自由停車；1：軟停車,。
      ‘08’： 軟停車時間設置：0～180s,。
      ‘09’： 表示電動機的額定電流設置，輸入電動機的額定電流,。
      ‘10’： 表示啟動電流設置,。可選擇1～4倍額定電流作為電機的啟動電流,。
      ‘I1’： 輸入口IN設置：1：啟動延時,；2：停機延時；3：節電運行同步信號,。
      ‘12’： 輸入口IN延時時間設置,。設置值范圍0~240分。
      ‘13’： 節電或全壓運行選擇,。0：全壓運行,；1：節電運行,；2：旁路。
      ‘14’： 功率因數設置,。設置值范圍30~95．可事先設置此參數,，也可在電機運行中設置此參數。在參數符顯示PAl4時,，按動增△(或減▽)鍵,，參數數值在30~95之間變化。一般規律是數值增加,，電壓電流下降,，緩慢設置并觀察電機運行。若電機運行出現異常,，則應減小數值,。
      ‘15’： 表示節電參數設置，設置值范圍5～15,，可事先設置此參數,，也可在電機運行中修改此參數。電機負載變化頻率較大,，此參數設置較大,，反之則小。此參數小則電壓電流下降大
      ‘16’： 表示過載偏移量,，單位為A,。設置值范圍0~250。電動機允許過載電流=額定電流+過載偏移量,。
      ‘17’：表示過載保護延時動作時間,，單位為秒。設置值范圍0～50s．
      ‘18’：控制方式設置,。按動增△(或減V)鍵,，數值在0到2變化。0表示鍵盤控制,，1表示遠控,，2表示用計算機通過RS485接口控制。采用鍵盤控制時其它兩種控制方式無效,，反之亦然,。
4．注意事項。
      4．1 SDJ控制電動機起動后,，不要再設置或修改其它參數,。
      4．2停止電動機運行后，若要再次起動電動機，只有在電動機完全停轉后,，
才能再次起動,。
      4.3因故障SDJ切斷電動機電源顯示相應的故障碼并輸出故障控制信號，按動
停機鍵顯示器顯示8個“一”后,，可再次控制電動機起動運行,。
      4.4遠控與鍵盤控制及其通過RS485接口控制轉換完畢時須關電源方可確認
