無取向硅鋼磁性能不良的主要原因是加熱爐加熱溫度偏高,。加熱溫度過高抑制成品再結晶晶粒長大，并惡化再結晶織構,，從而導致磁性能不良,。采取降低加熱溫度、減少硫的質量分?jǐn)?shù)等措施,，有效地解決了50W470 無取向硅鋼磁性能不良的現象,。

      50W470 無取向硅鋼主要應用于電機鐵芯，用途廣泛,、市場廣闊,。磁性能是無取向硅鋼產品品質的重要衡量指標，但50W470 無取向硅鋼會出現磁性能不良的情況,，導致客戶生產出來的電機等產品性能不夠穩定,，影響了客戶的使用,。

      本文主要研究 50W470 無取向硅鋼磁性能不良現象產生的原因，并有針對性地提出了改進措施,，效果良好,。

一、 磁性能不良現象

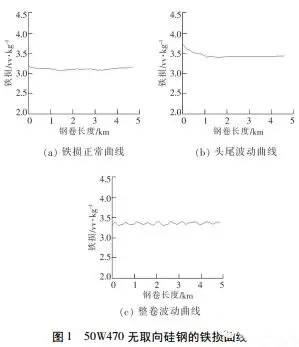

      50W470無取向硅鋼在生產過程中,，正常情況下,，沿長度方向鐵損曲線基本為一條直線，見圖 1 ( a) ,，鐵損值( P15 /50) 為 3．1 ～ 3．4 W/kg,，相對應的磁感( B50) 大于 1．67 T，總體上磁性能良好,。有時也會出現鐵損偏高或鐵損整體波動的情況,。鐵損偏高通常對應較低的磁感，主要有兩種表現,，一是鋼帶頭,、尾鐵損出現嚴重偏高，見圖 1 ( b) ,，帶 頭 鐵損 ( P15 /50) 接近 3．75 W/kg,，磁感( B50) 不足 1．66 T； 二是整卷鋼帶鐵損出現明顯的波動,，見圖 1( c) ,，波 動最高點經常大于 3．4 W/kg。這些磁性能不良的產品應降級或判廢,，造成了較大的經濟損失,。
      在50W470 無取向硅鋼鐵損正常處和鐵損偏高處分別取樣，做金相組織和織構檢測并進行分析,。金相組織檢測結果見圖 2( a) ,，( b) 。圖 2( a) 為鐵損正常的金相組織,，晶粒尺寸約為 70 μm,，晶粒尺寸比較均勻。圖 2( b) 為鐵損偏高的金相組織,，晶粒尺寸約為 50 μm,，晶粒尺寸差別較大。對于再結晶晶粒,，晶界處的點陣是畸變的,，晶體缺陷多，內應力大。平均晶粒尺寸增大,，晶界所占面積減小,，磁滯損耗降低； 因此,，但晶粒尺寸增大,，磁疇尺寸增大，渦流損耗增高,。為了降低鐵損，晶粒應有一個合適的臨界尺寸,。對于相同牌號的無取向硅鋼來說,，晶粒尺寸減小不利于降低鐵損。

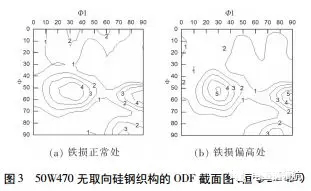

      對 50W470 牌號無取向硅鋼鐵損正常樣品和鐵損偏高樣品電機做織構分析,，結果見圖 3( a),，( b) 。二者再結晶織構均由{100}( ＜001＞ / /ND) ,，{111} ＜112＞以及 Goss( {110}＜001＞ ) 等組成,。相對于鐵損偏高的樣品，正常鐵損樣品擁有更強的{100}和較弱的{111}＜112＞組分,，Goss 織構強度基本相等,。在無取向硅鋼中，{100} ( ＜001＞ / /ND) 面織 構高鐵損 P15 /50 降低,，因?yàn)樵趝100} 晶面上有兩個易磁化 ＜100＞ 方向,；其次是 η ( ＜100＞ / /ＲD) 織構，在此方向上有一個 ＜100＞ 方向,。{111} ( ＜111＞ / /ND) 面織構 P15 /50較高,，在此晶面上沒有易磁化的 ＜100＞ 方向，{111} ＜112＞ 是主要的{111} 織構之一,。

      鐵損偏高樣品的再結晶晶粒尺寸比鐵損正常樣品的晶粒尺寸小,，且均勻性較差，其不利的{111} ＜112＞ 織構更強,，有利的{100} 織構較弱,。
      通過對 50W470 無取向硅鋼的化學成分和生產 工藝進行分析，發現鐵損偏高和波動的樣品對應的加熱爐二加段,、均熱段加熱溫度偏高,，尤其是加熱爐兩側溫度偏高； 另外鐵損波動曲線的周期也與水梁數量吻合,，因此可以判斷導致鐵損波動的主要原因是加熱溫度過高,。

      電機板坯加熱溫度降低，磁性能得到明顯改善，不但磁感應強度得到了提高,，而且鐵損也有所降低,；反之，加熱溫度增高,，磁性能惡化,。

      電機硅鋼冶煉過程中存在的 S，N 等雜質元素,，它們與合金元素 Mn,，Al 分別化合生成 MnS和 AlN。板坯加熱時,，MnS 和 AlN 逐漸固溶,，在隨后的熱軋過程中，由于鋼帶溫度降低,，其固溶度下降,，MnS 和 AlN 彌散析出。板坯加熱溫度越高,，其固溶量越多,，沉淀析出物數量也越多，越細??；板坯加熱溫度越低，不但沉淀析出物數量越少,，而且析出物的尺寸較粗大,。 在對大角晶界遷移的阻礙方面，細小的沉淀析出物要比粗大的阻礙力大,。因此,，在成品退火時要 阻礙晶粒長大，使成品晶粒細小,，從而使鐵損中的磁滯損耗增加,。另外，較高的板坯加熱溫度也使得再 結晶織構中對磁性能不利的{ 111} ＜112＞組分增多,，從而使成品鐵損增加,，同時磁感強度降低。綜上所述,，在軋機軋制能力允許的條件下,，加熱溫度越低越好，以防止 MnS 和 AlN 過多析出,。

二,、 措施及效果

      1) 提高板坯進加熱爐溫度,，促進板坯溫度均勻，減小鐵損波動,；
      2) 降低爐氣溫度,，加熱溫度嚴格控制在1150 ℃以下，加熱時間控制在 200 min 以內,，抑制熱軋過程中 MnS 和 AlN 的析出,；
      3) 換輥或故障期間，硅鋼板坯在加熱爐內等待時應停在中位,，減輕水梁印溫度波動,。
      通過采取以上措施，基本上杜絕了50W470無取向硅鋼磁性能不良的現象,，此措施也適用于其他不經?；に嚨臒o(wú)取向硅鋼。

三,、 結論

      電機使用50W470無取向硅鋼磁性能不良主要是由于板坯加熱溫度過高造成的。板坯加熱溫度過高造成產品再結晶晶粒尺寸偏小,，同時增強對磁性能不利的{111} ＜112＞ 織構,，減弱有利的{100} 織構，從而惡化了磁性能,。通過優化加熱工藝等措施,，有效地解決了50W470無取向硅鋼磁性能不良現象。
