直流電機轉速控制可分為勵磁控制法與電樞電壓控制法,。勵磁控制法用得很少,，大多數應用場合都使用電樞電壓控制法。隨著電力電子技術的進步,，改變電樞電壓可通過多種途徑實現,，其中脈沖寬度調制 (PWM)便是常用的改變電樞電壓的一種調速方法,。其方法是通過改變電機電樞電壓接通時間與通電周期的比值(即占空比)來調整直流電機的電樞電壓U，從而控制電機速度,，下面就來給大家說說,。
      PWM的核心部件是電壓-脈寬變換器，其作用是根據控制指令信號對脈沖寬度進行調制,，以便用寬度隨指令變化的脈沖信號去控制大功率晶體管的導通時間,，實現對電樞繞組兩端電壓的控制。
      三角波發生器用于產生一定頻率的三角波UT,，該三角波經加法器與輸入的指令信號UI相加，產生信號UI+UT,，然后送入比較器,。比較器是一個工作在開環狀態下的運算放大器，具有極高的開環增益及限幅開關特性,。兩個輸入端的信號差的微弱變化,，會使比較器輸出對應的開關信號。一般情況下,，比較器負輸入端接地,，信號UI+UT從正端輸入。當UI+UT>0時,，比較器輸出滿幅度的正電平,；當UI+UT<0時，比較器輸出滿幅度的負電平,。

      電壓-脈寬變換器對信號波形的調制過程如圖2所示,。由于比較器的限幅特性，輸出信號US的幅度不變,，但脈沖寬度隨UI的變化而變化,，US的頻率由三角波的頻率所決定。

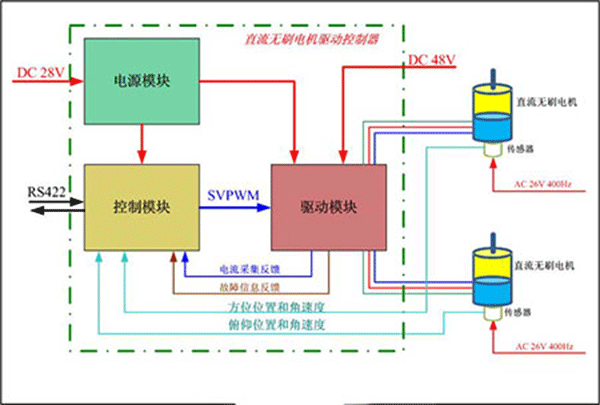

      當指令信號UI=0時,，輸出信號US為正負脈沖寬度相等的矩形脈沖,首先由單片機發出電機邏輯控制信號,，主要包括電機運轉方向信號Dir，電機調速信號PWM及電機制動信號Brake,，然后由TL494進行脈寬調制,，其輸出信號驅動H橋功率電路來驅動直流電機。其中H橋是由4個大功率增強型場效應管構成的,，其作用是改變電機的轉向,，并對驅動信號進行放大。

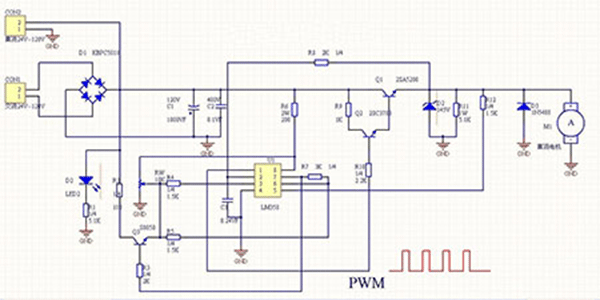

      在實現電機PWM調速系統控制的電路中,，本系統選用TL494芯片,，其內部電路由基準電壓產生電路,、振蕩電路、間歇期調整電路,、兩個誤差放大器,、脈寬調制比較器以及輸出電路等組成，TL494芯片廣泛應用于單端正激雙管式,、半橋式,、全橋式開關電源。集成了全部的脈寬調制電路,。片內置線性鋸齒波振蕩器,，外置振蕩元件僅兩個(一個電阻和一個電容)。內置誤差放大器,。內止5V參考基準電壓源,。可調整死區時間,。內置功率晶體管可提供500mA的驅動能力,。推或拉兩種輸出方式。
