三相異步電機定子繞組的引出線,，都集中引到出線盒內，以便接線,。所以出線盒也叫接線盒．接線盒內設有相互絕緣的接線柱,，有的還設有接地螺釘。那么三相異步電機的出線盒里有那些標志,？它們代表什么意義,？

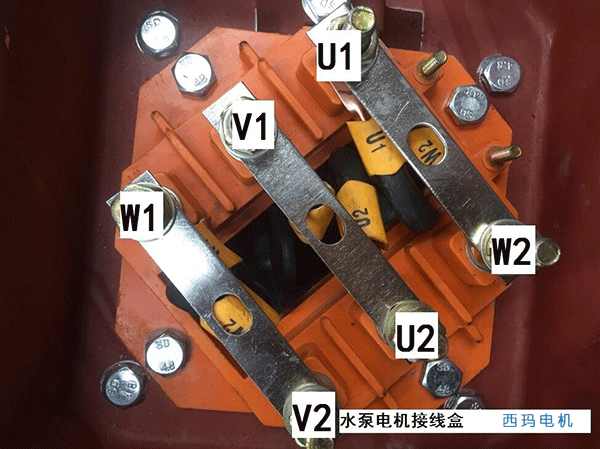

西安泰富西瑪電機接線盒

l,、繞組引出線標志
      Y系列電機第一相、第二相,、第三相的首端分別為U1,、V1、W1,；尾端分別為U2,、V2、W2,。
      JO2老系列電機第一相,、第二相、第三相的首端分別為Dl,、D2,、D3；尾端分別為D4,、D5,、D6。

      有些電機，繞組內部連接好了,，只引出三根線,，那它們的標志：在新系列電機為U、V,、W,，在老系列電機為D1、D2,、D3,。要是有第四根標志為N的引出線，這是星接繞組的中性點,。

2,、接線螺技標志
      與繞組的標志完全相同，其標志有的用標號墊,，有的在絕緣底座上壓出凸紋,。

3、接地螺釘?shù)臉?biāo)志
