西安西瑪大型高壓電機為何要用差動保護,？

高壓電機相較于中小型電機，造價高昂且應用場景關鍵特殊,。西安西瑪電機生產的高壓電機造價昂貴且多用于礦井,、電力等關鍵場景，故障可能引發重大經濟損失或安全事故,。所以一些特殊場合的高壓電機采用差動保護裝置,，以便及時發現問題并防止問題惡化。

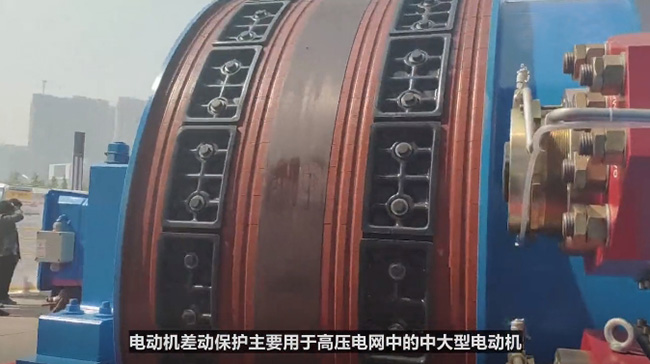

西瑪電機差動保護主要用于高壓電網中的中大型電動機

高壓電機差動保護的基本原理與應用

西瑪電機差動保護主要用于高壓電網中的中大型電機,，通過取電機繞組首端和末端的運行電流值進行運算,，當達到規定閾值時自動觸發保護動作。閾值即臨界值,，是效應產生的最低或最高值,。差動保護利用電氣設備輸入電流和輸出電流矢量差觸發保護動作,，廣泛應用于發電機、電機,、變壓器等電氣設備,。

大型高壓電機差動保護的具體應用

差動保護在大型高壓電機上應用較多。例如,，礦井主動力和主通風設備用高壓電機必須加裝差動保護裝置,，以確保系統安全可靠運行，避免重大經濟損失和安全事故,。

大型高壓電機定子繞組通常采用星形接法,，默認三個出線端子。采用差動保護時,，電機需有6個出線端子,。差動保護裝置檢測電機始末端電流，比較始端電流和末端電流的相位和幅值差,。正常情況下，流入和流出電機的電流相等,，差值為零,；當電機內部發生短路故障時，產生差流并達到一定值時,，啟動保護功能,。

高壓電機差動保護裝置的功能與改進

電機差動保護裝置根據實際需求不斷改進和完善，提供多項保護功能,，包括電流速斷,、熱過載反時限過流、兩段式定時限負序和零序電流,、轉子停滯,、啟動時間過長、頻繁啟動等,。

特大容量電機的差動保護設計

對于特大容量西瑪電機,，差動保護裝置應按三相式縱差設計。這樣不僅能作為電機定子繞組及引出線相間短路的主保護,，還能作為單相接地故障的主保護,，實現瞬時跳閘，提供輸入與輸出狀態的雙重保護,。

高壓電機差動保護的動作機制

西瑪電機兩端流過方向相同,、大小相等的電流為穿越性電流，方向相反的電流為非穿越性電流,。電機比率制動差動保護以非穿越性電流作為動作量,，以穿越性電流作為制動量,，實時監測這些參數，區分被保護元件的正常狀態,、故障狀態和非正常運行狀態,。

正常運行狀態：穿越性電流為負荷電流，非穿越性電流理論為零,。
電機內部相間短路狀態：非穿越性電流劇增,。
電機外部故障狀態：穿越性電流劇增。

保護裝置能靈敏反應內部相間短路狀態并動作出口,，從而保護元件,，而在正常運行和區外故障時可靠不動作。
