一個電機引接線質量事故案例分析

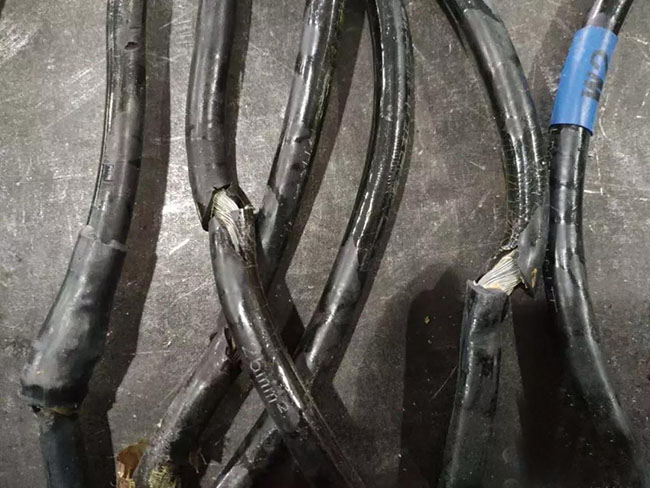

對于一家實力強勁的電機制造商，員工的質量意識很高,，這可以追溯到他們多年來孜孜不倦地致力于質量工作,。她的電氣車間的一名高級技術人員和妻子參與了一個故事：一系列新窯上的所有定子電纜都斷了，應用戶要求,，使用了JG500V的特殊電纜,。為了確保以后使用的安全，對整批西瑪電機電纜進行了檢查,。檢查的結果是,，未開裂的鉛皮基本上處于酥脆狀態,，因此這批電機的定子都進行了返工。


咨詢引接線行業的專家后,，這些西瑪電機電纜開裂的直接原因是引接線絕緣層的材料質量,。Shente女士與您分享了領導應滿足的基本要求。

實際使用概述

西瑪電機連接電纜在整個機器的材料中所占比例很小,，但它起著很大的作用,。很大一部分電機對地和對相是由連接電纜引起的，但如何解決這個問題呢,？可能許多西瑪電機制造商的問題更大,。

根據電機制造商目前的浸漬方法，許多制造商都采用了真空壓力浸漬,，由此產生的一個問題是定子端子浸漬端子后硬化和開裂的問題,。當電纜浸入油漆時，油漆有兩種可能穿透電纜：一種是電纜和電纜的焊接位置,，另一種是電纜連接的位置,。因此，許多汽車制造商使用硅橡膠自粘膠帶,。在兩端進行了所需的結扎,，并取得了明顯的效果。

考慮到JG引接線在浸漬和烘烤后存在絕緣裂紋,，進行了浸漬和非浸漬油漆的對比試驗,，以模擬定子在JG引接線上的干燥。絕緣層變得非常脆弱,，輕微彎曲時絕緣層完全斷裂,。

對于此類問題，電纜制造商應了解西瑪電機電纜要求的細節,，并滿足電機電纜浸漬方法的要求,。

JB/T 6213.4標準“電氣繞組引接線和連接軟電纜和軟線——第4部分：連續運行的最高導體溫度為180°C的軟電纜”明確規定，電纜應能承受潛水試驗,。本標準規定,，成品電纜經過規定的浸泡試驗后，絕緣層和護套不得出現肉眼可見的任何膨脹,、開裂或其他損壞,，彎曲后不得違反耐壓試驗。

電機電纜浸沒試驗

●樣品制備

從成品電纜上取三個約1米長的樣品,，從一端剝去約20毫米的絕緣層,，露出高壓連接的導體。

●試驗程序

（1） 在規定溫度下將樣品在烘箱中預熱24小時,，然后從烘箱中取出,，并在2分鐘內將樣品浸入室溫下的浸入式油漆中1小時,。從防水涂料上取下樣品，垂直懸掛30分鐘,，然后將樣品放入烤箱烘焙,。烘箱烘烤溫度和時間由供應商和買方指定或協商。

（2） 取出樣品,，待樣品冷卻后,，在一定直徑的圓桿上將樣品的一部分慢慢彎曲180°。

（3） 彎曲后,，將U形試件的彎曲部分在室溫下浸入水中至少100 mm,。然后，在導體和水之間施加預定電壓并保持1分鐘,。

（4） 如果買方不建議防水涂料的質量,，應使用雙酚A無溶劑環氧防水涂料，涂料的粘度在（20±1）C（4杯法）下為30秒,。

本內容中的試驗參數在JB/T6213中有具體規定,。

歡迎選購西安西瑪電機。
