這個答案由 三相對稱電流通過向dq坐標軸上投影得到的Id、Iq與通過park變換得到的Id,、Iq有什么區別和聯系么,？ - w浩森的回答 這個問題延伸而來,，其中的電動汽車電機部分我想在這個問題下單獨詳細作答。因?yàn)檫@兩個話題的受眾不同,。之前那個問題主要針對于初學電機的學生,，這個問題可能更多的針對于工業從業者，電機設計師等等,。
      首先,，先推薦一篇電動汽車方面的經典文獻：Electrical Machines and Drives for Electric, Hybrid, and Fuel Cell Vehicles, by Z. Q. Zhu and David Howe, link: IEEE Xplore Document結合這篇文章，我詳細寫一下電動汽車電機和普通工業電機的異同,。

相同點：
      1. 都是電機看似廢話哈,，我想說的是，電動汽車電機也是電機的一種罷了,，沒有什么特別的,。分析方法逃不過普通的電磁分析方法，計算工具也都是有限元軟件,，仿真求解器都是基于Transient Solver,，電磁方程逃不過麥克斯韋方程組。沒什么大不了的,，就是一種負載要求特殊的電機,。
      2. 分類和控制都一樣電動汽車也分感應電機和永磁電機兩大類,，控制理論和方法和工業電機沒有任何區別,。

不同點：
      1. 嚴格的體積要求和重量要求因?yàn)槭擒囕d，所以這方面要求突出,。普通工業電機對于體積尺寸和重量沒有這么嚴格的要求,，因?yàn)楣I(yè)場地巨大，一般以滿足工業目標為第一目的,。電動汽車不同,，尺寸和重量決定了汽車的動力性能和駕駛體驗，直接影響產品的質量,。所以,，電動汽車電機的難點就在于提高功率重量密度和功率體積密度。越小,，越輕,，功率越大的電機，越好,。
      2. 獨特的轉矩特性啟動或低速時要求超高轉矩,，將汽車速度以最快的方式泵升至期望速度。一般工業電機并沒有這么高的啟動速度要求,。同時,，高速時需要提供足夠的功率,，使得汽車可以高速巡航。
      3. 寬調速范圍最高速度可能是電機基速的4倍甚至更高,。目前電動汽車最好的方案莫過于省去多檔變速箱,，只使用固定檔的齒輪組。如此,，則要求電機的調速范圍越寬越好,。以特斯拉的Model S 基本款為例，電機最高RPM能達到18000轉/分鐘,，相當可怕,。這對于電力電子調速器來說是一個非常大的考驗。
      4. 全范圍效率要求電動汽車不像電力機車由受電弓供電,，電動汽車由電池供電,，巡航范圍完全取決于電機效率。電機效率每提高1%,，巡航里程就可相應增加1%,。所以對于電機的效率要求很高。能高一點,，就是勝利,，每一點能量都要優化。
      5. 其他至于噪音小,，穩定性高,，散熱合理，性價比等等我就不提了,，這些是基本要求,。

技術細節:
      1. 轉矩-轉速 效率分布圖：

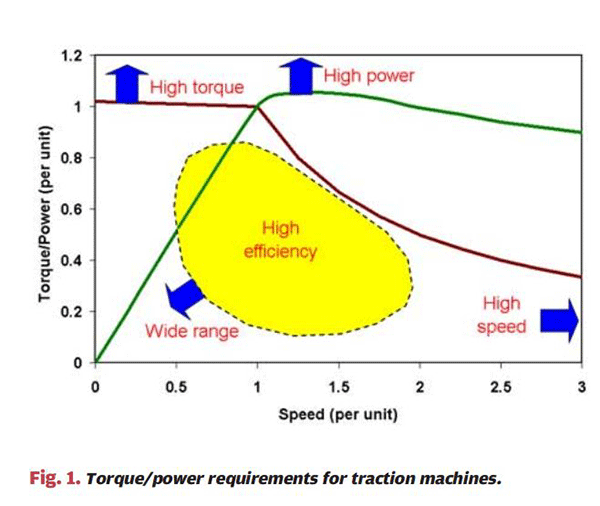

      電動汽車電機的效率分布圖最好能如下圖：

      （圖片來源：Electrical Machines and Drives for Electric, Hybrid, and Fuel Cell Vehicles, by Z. Q. Zhu and David Howe, link: IEEE Xplore Document）電動汽車主要運行在黃色區域，不會經常啟動,，也不會超高速持續運行,，更多的是在中間部分加速減速。所以對于效率范圍來說,，最好能在黃色區域有較高的效率,。相應的，我們希望黃色的區域能夠朝著三個方向延伸,，從而滿足最大能量利用率,。

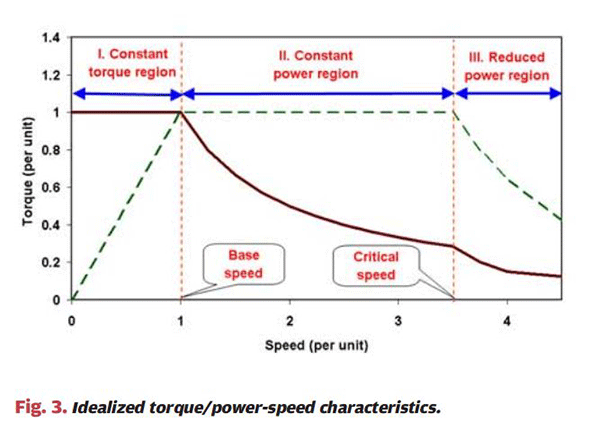

      2. 調速曲線：

      （圖片來源：Electrical Machines and Drives for Electric, Hybrid, and Fuel Cell Vehicles, by Z. Q. Zhu and David Howe, link: IEEE Xplore Document）和普通電機基本類似，不同的是更為寬廣的恒功率區域,；極速可達到基速的4倍,。

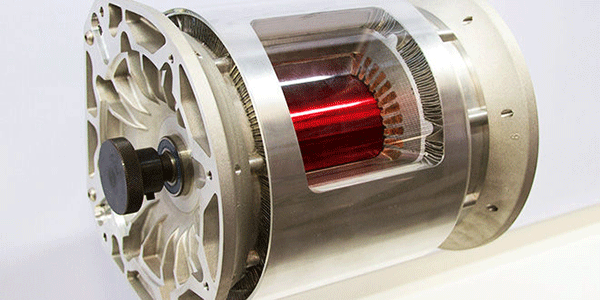

      3. 電機漏磁通越小越好！這一點和工業電機大不相同。這一點主要是針對感應電機的,。拿一般的和電網直連的工業感應電機為例,，轉子側的開槽簡直可以被稱之為“花式開槽”。有深槽,，有雙槽,，有斜槽。這些設計有些是為了改善啟動特性,，有的是為了折衷低速和高速的性能,，有的是為了降低轉矩脈動?？墒沁@些花式開槽都增加了漏磁通,。電動汽車電機是由逆變器精確控制的，所以所有的啟動特性統統和傳統電機不一樣,。由于控制器可以控制啟動時的頻率和幅值,，所以不會有直連電網電機的那些缺點。這時候就要求漏磁通缺少越好,，槽越淺越寬越好,！同時，適當?shù)脑黾託庀秾挾?，降低高頻諧波分量的阻抗,。如果條件允許，盡量使用銅鼠籠,，不要使用鋁鼠籠（電阻大）,。這些特點在特斯拉汽車的感應電機上表現的淋漓盡致：

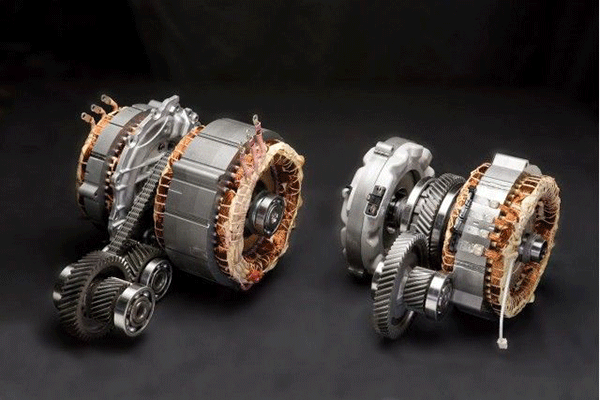

      4. 永磁電機永磁電機主要應用于混合電動汽車?；靹?dòng)汽車上100%的電機都是永磁電機,。完美的市場份額,。為什么,？因?yàn)轶w積小，質量輕,，功率密度高,。永磁分為BLAC（無刷交流）和BLDC（無刷直流）兩種。兩種電機構造基本相同,，唯一區別在于控制的電流波形,。BLAC是正弦波，BLDC是矩形波,。相對來說,，BLAC的性能略微好于BLDC，但是優勢不太明顯,。永磁電機以豐田汽車的Prius電機最為著名：

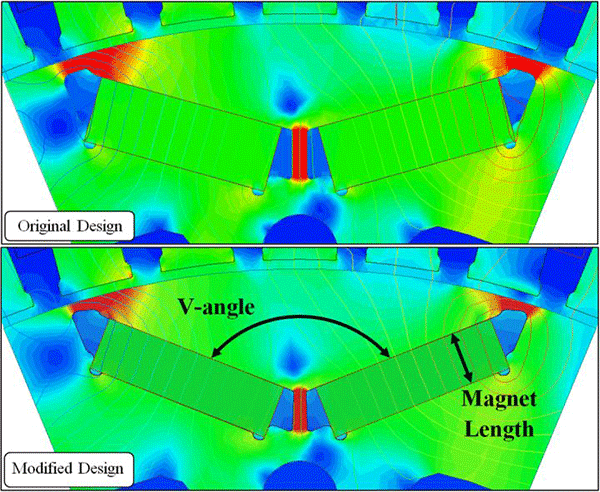

      整機的設計基本上已經到達了現階段電機設計的極限,，堪稱工藝品,。其微調過后的永磁斜槽：

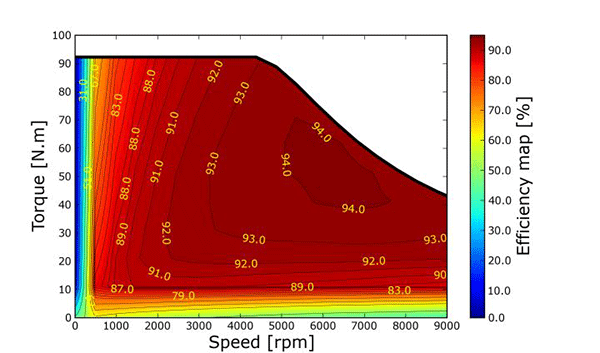

      以及堪稱教科書式的效率分布圖：
      都是值得深入學習的典范。
